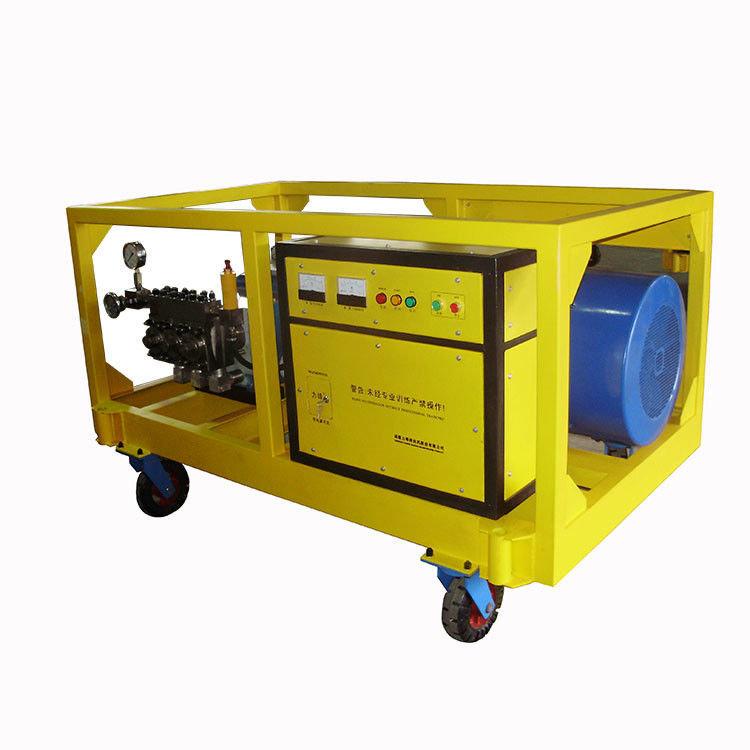

سیستم جت آب با فشار بالا در منطقه 2 ATEX با DNV 27.1 قاب بلند کننده ضد انفجار
جزئیات:
1محفظه کلانک شفت آخر قدرت توسط آهن ریخته ساخته شده است. این قوی تر از آلیاژ آلومینیوم است.
2. سر کراس ساخته شده توسط آلیاژ سخت Babbitt است. آن را زندگی طولانی کار برای طراحی صنعتی.
3. سر پمپ هيدروليکي از آلياژ سخت 40Cr ساخته شده است.
4.تمام قطعات هیدرولیکی برای جدا کردن آسان طراحی شده اند، بنابراین درست کردن آن آسان است.
5برای استفاده در فضای باز، می توانیم آن را با موتور دیزل یا موتور بنزین حرکت دهیم.
سیستم جت آب با فشار بالا در منطقه 2 ATEX با DNV 27.1 قاب بلند کننده ضد انفجار
ویژگی های زیر:
مدل | فشار | جریان آب | قدرت | قطر پلنگر | سکته مغزی |
بار | L/min | KW | mm | mm | |
SD-400/17 | 170 | 400 | 132 | 70 | 70 |
SD-317/22 | 220 | 317 | 132 | 62 | 70 |
SD-250/28 | 280 | 250 | 132 | 55 | 70 |
SD-220/30 | 300 | 220 | 132 | 52 | 70 |
SD-190/36 | 360 | 190 | 132 | 48 | 70 |
SD-160/43 | 430 | 160 | 132 | 44 | 70 |
SD-132/52 | 520 | 132 | 132 | 40 | 70 |
SD-120/58 | 580 | 120 | 132 | 38 | 70 |
SD-107/63 | 630 | 107 | 132 | 36 | 70 |
SD-95/70 | 700 | 95 | 132 | 34 | 70 |
SD-74/90 | 900 | 74 | 132 | 30 | 70 |
SD-65/100 | 1000 | 65 | 132 | 28 | 70 |
SD-40/280 | 2800 | 40 | 200 | 26 | 70 |
قطعات اصلی: پمپ متناوب فشار بالا سهگانه، موتور الکتریکی، مخزن آب، لوله آب ورودی و لوازم جانبی تمیز کننده، کابینت کنترل الکتریکی.
4لوازم تمیز کننده: انواع زیادی از لوازم تمیز کننده وجود دارد؛ باید مطابق با درخواست مشتری باشد.تفنگ های اسپری، و غیره
لوله های فشار بالا، بخش های اصلی ایمن ماشین لباسشویی هستند؛ باید از محصولات حمایتی استفاده کند. قبل از استفاده، باید بررسی شود و اگر برخی از قطعات فرسوده وجود داشته باشد، باید جایگزین شود.جفت رو درست کردم، در صورت از دست دادن
لوله های با فشار بالا معمولا در یک مکان ثابت، که از فولاد ضد زنگ با فشار بالا ساخته شده و به صورت لوله ثابت نصب می شوند.باید با دریچه ی محدودی و دریچه ی گلوب مطابقت داشته باشه، و جعبه کنترل
دریچه کنترل پا در خط لوله، ظروف، کوره چرخشی کارخانه سیمان استفاده می شود، گاهی اوقات به عنوان دریچه سوئیچ دو توپ استفاده می شود.نوزل چرخان، آن را باید از دریچه کنترل پا برای تحقق کنترل تغییر جت آب استفاده کنید.
تفنگ اسپری پمپ است که بخش های انرژی را تغییر می دهد، برای اطمینان از ایمنی، معمولا، تفنگ های اسپری بیش از حد است، به این معنی که یک لوله بیش از حد وجود دارد، هنگامی که تفنگ اسپری را ببندید، آن را بیش از حد می شود،و تخلیه پمپ فشار بالا.
پمپ آب ضد انفجار 70Mpa 10000psi برای تمیز کردن با فشار بالاتوضیحات محصولاین ماشین عمدتاً شامل پمپ فشار بالا، نیروگاه و لوازم تمیز کننده است.
1، پمپ متناوب با فشار بالا:
این نوع پمپ، به عنوان یک پمپ قطب افقی سه گانه، توسط موتور الکتریکی که می تواند به دو بخش تقسیم شود، به عنوان یک پمپ قطب افقی سه گانه، توسط یک موتور الکتریکی که می تواند به دو بخش تقسیم شود، به عنوان یک پمپ قطب افقی سه گانه، به عنوان یک پمپ قطب افقی سه گانه، به عنوان یک پمپ قطب افقی سه گانه، به عنوان یک پمپ قطب افقی سه گانه، به عنوان یک پمپ قطب افقی سه گانه، به عنوان یک پمپ قطب افقی سه گانه، به عنوان یک پمپ قطب افقی سه گانه، به عنوان یک پمپ قطب افقی سه گانه، به عنوان یک پمپ قطب افقی سه گانه، به وسیله یک موتور الکتریکی که می تواند به دو قسمت تقسیم شود: پای قدرت و پای مایع.
این بخش شامل کرکشافت چرخ دار و میله اتصال است. از طریق چرخش کمربند و چرخ دار کمربند ، موتور الکتریکی سرعت را کاهش می دهد و کرکشافت را به چرخش می رساند.سپس مکانیسم لینک کریک حرکت چرخش را به حرکت مستقیم متقابل تبدیل می کند.
(2) پایان مایع (شکل 2)
این بخش شامل لباس پلنگر، سیلندر فشار بالا و بدن پمپ، دریچه آب ورودی و خروجی است.میله اتصال به پلنجر برای انجام حرکت متناوب هدایت می کند، که باعث می شود حجم داخلی سیلندر به طور دوره ای تغییر کند. هنگامی که در ضربه مکش، ظرفیت داخلی بدن سیلندر افزایش می یابد، شیر خروجی آب بسته می شود و خلاء جزئی را تشکیل می دهد.همراه با اثر فشار جويدر جریان جریان تخلیه، دریچه آب ورودی بسته می شود.پلنجر پیستون فشار می دهد رسانه عامل از دریچه آب خروجی به بدن پمپ، و در شیر فشار تنظیم، سپس از طریق لوله فشار بالا وارد می شود تفنگ اسپری با مقاومت که آب فشار بالا شکل می گیرد.
دریچه کمکی (شکل 3) که در سمت راست پمپ قرار دارد، برای محافظت از سیستم در برابر فشار بیش از حد طراحی شده است.
