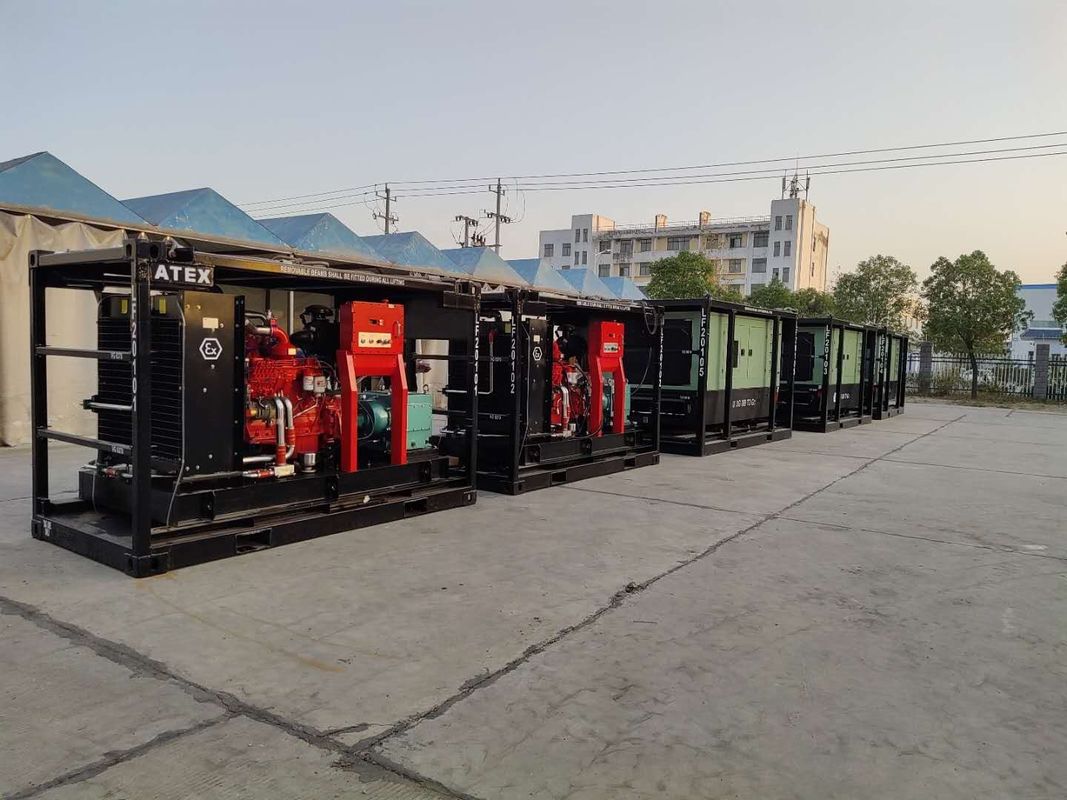

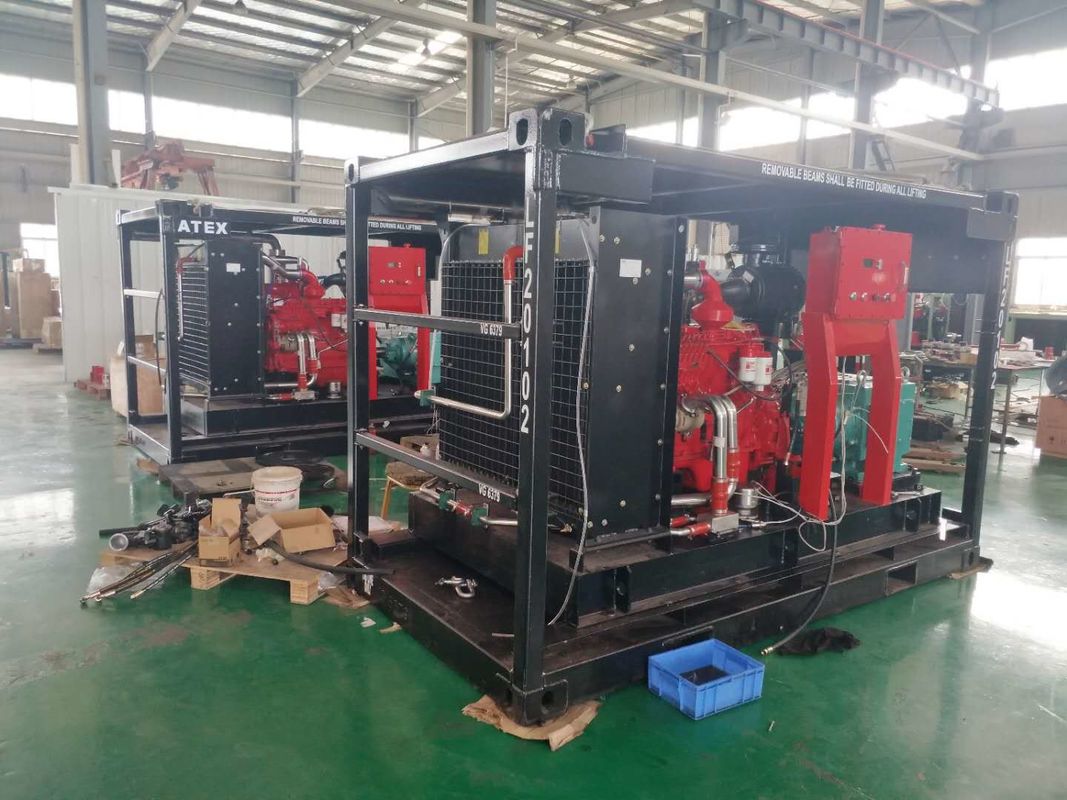

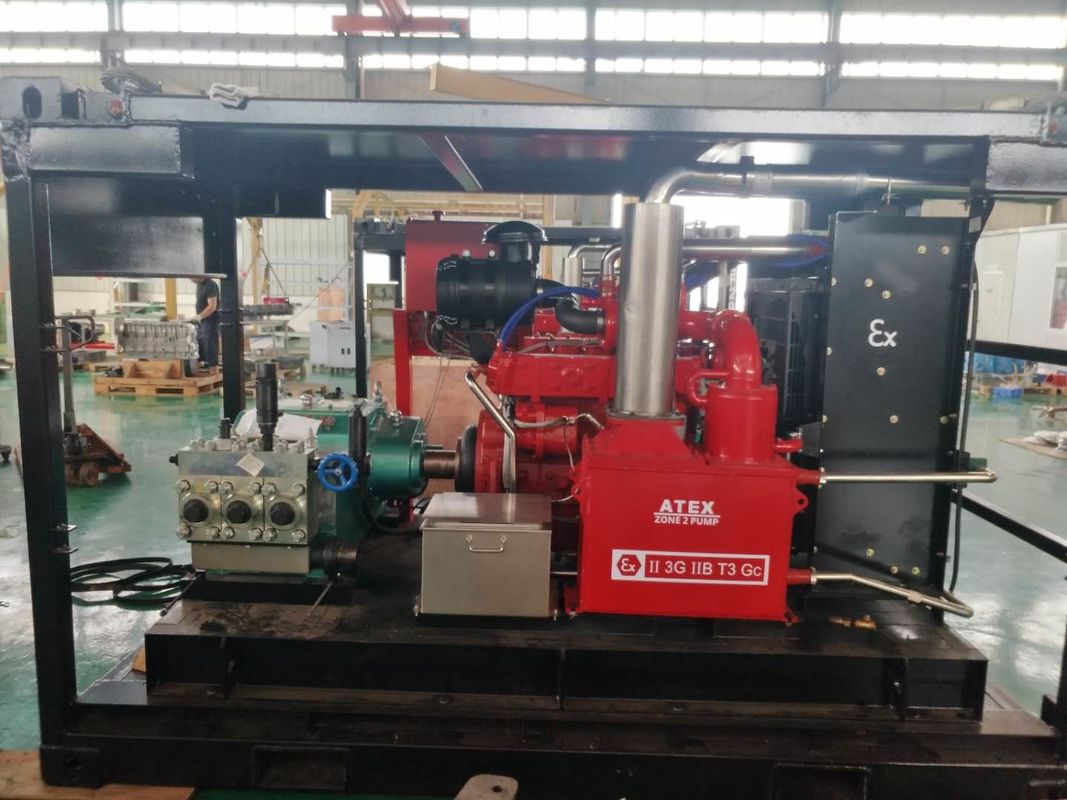

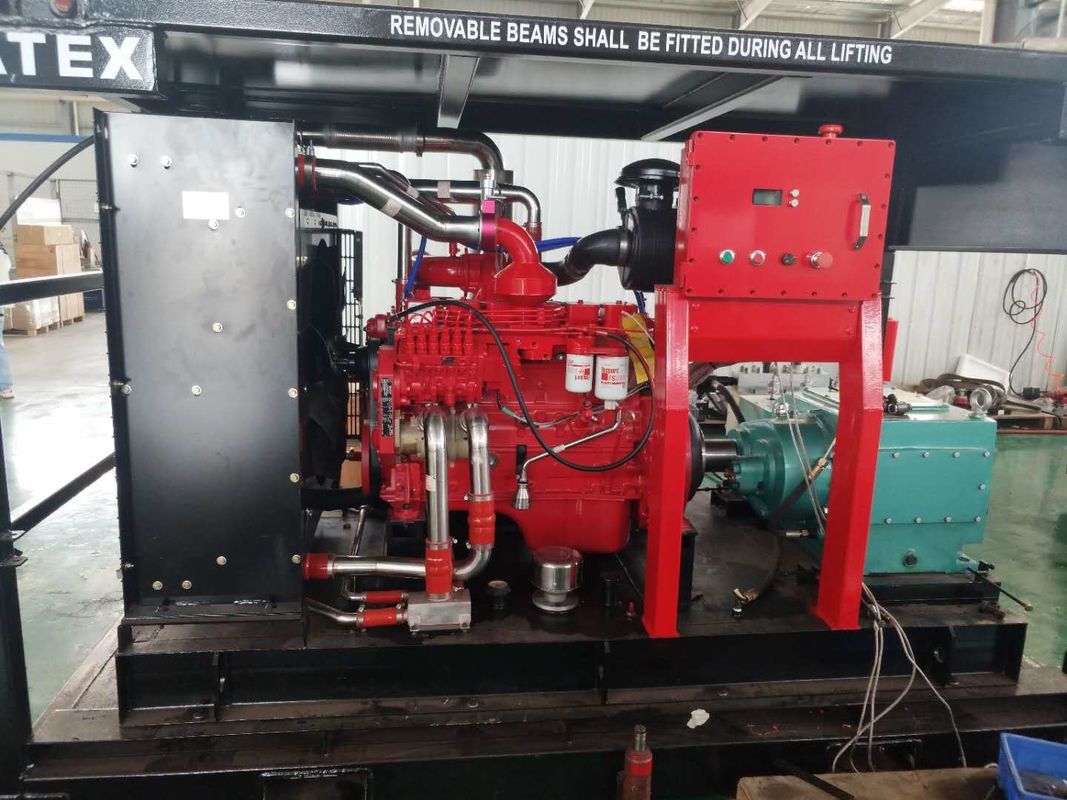

پمپ جت آب فشار قوی 132 کیلوواتی ATEX Zone 2 با واحد پمپ فشار بالا ضد انفجار فریم بالابر DNV
جزئیات:
1. محفظه میل کرنک انتهایی قدرت توسط چدن ساخته شده است. قوی تر از آلیاژ آلومینیوم است.
2. سر صلیب توسط آلیاژ سخت بابیت ساخته شده است. عمر کاری طولانی برای طراحی صنعتی دارد.
3. سر پمپ انتهایی هیدرولیک توسط آلیاژ سخت 40Cr ساخته شده است. می تواند به طور مداوم برای کارهای تمیز کردن کار کند.
4. تمام انتهای هیدرولیک برای حذف آسان طراحی شده است، بنابراین هنگام شکستن قطعات، تعمیر آن آسان است.
5. برای برخی از اهداف استفاده در فضای باز، می توانیم آن را توسط موتور دیزل یا موتور بنزینی هدایت کنیم.
پمپ جت آب فشار قوی 132 کیلوواتی ATEX Zone 2 با واحد پمپ فشار بالا ضد انفجار فریم بالابر DNV
خصوصیات به شرح زیر:
مدل | فشار | جریان آب | قدرت | قطر پیستون | سکته |
بار | L/min | KW | میلی متر | میلی متر | |
LF-400/17 | 170 | 400 | 132 | 70 | 70 |
LF-317/22 | 220 | 317 | 132 | 62 | 70 |
LF-250/28 | 280 | 250 | 132 | 55 | 70 |
LF-220/30 | 300 | 220 | 132 | 52 | 70 |
LF-190/36 | 360 | 190 | 132 | 48 | 70 |
LF-160/43 | 430 | 160 | 132 | 44 | 70 |
LF-132/52 | 520 | 132 | 132 | 40 | 70 |
LF-120/58 | 580 | 120 | 132 | 38 | 70 |
LF-107/63 | 630 | 107 | 132 | 36 | 70 |
LF-95/70 | 700 | 95 | 132 | 34 | 70 |
LF-74/90 | 900 | 74 | 132 | 30 | 70 |
LF-65/100 | 1000 | 65 | 132 | 28 | 70 |
LF-56/120 | 1200 | 56 | 132 | 26 | 70 |
این دستگاه عمدتاً توسط پمپ رفت و برگشتی فشار بالا، نیروگاه و لوازم جانبی تمیز کننده تشکیل شده است.
1، پمپ رفت و برگشتی فشار بالا:
این نوع پمپ به عنوان یک پمپ پلانجری تریپلکس افقی، توسط موتور الکتریکی هدایت می شود که می توان آن را به دو قسمت تقسیم کرد: انتهای قدرت و انتهای سیال.
این قسمت از میل لنگ قرقره تسمه و شاتون تشکیل شده است.از طریق چرخاندن تسمه و قرقره تسمه، موتور الکتریکی سرعت را کاهش داده و میل لنگ را به چرخش سوق می دهد.سپس مکانیسم پیوند میل لنگ، حرکت چرخشی را به حرکت رفت و برگشتی مستقیم تبدیل می کند.
(2) انتهای سیال (تصویر 2)
این قسمت از لباس پیستون، سیلندر فشار قوی و بدنه پمپ، شیر آب ورودی و خروجی تشکیل شده است.در سیلندر فشار بالا که روی بدنه کیس ثابت می شود، میله اتصال پیستون را برای انجام حرکت رفت و برگشتی به حرکت در می آورد که باعث می شود حجم داخلی سیلندر به صورت دوره ای تغییر کند.هنگام مکش، ظرفیت داخلی بدنه سیلندر متورم می شود، دریچه خروجی آب بسته می شود و خلاء جزئی ایجاد می کند.همراه با اثر فشار اتمسفر، محیط محرک از شیر ورودی به سیلندر فشار قوی وارد می شود.در هنگام تخلیه، دریچه آب ورودی بسته می شود.پیستون پیستون محیط محرک را از دریچه آب خروجی به داخل بدنه پمپ و در شیر تنظیم فشار فشار می دهد، سپس از طریق تفنگ اسپری ورودی لوله فشار بالا که با مقاومت آن آب فشار بالا تشکیل می شود.
شیر تسکین (تصویر 3) مجهز به سمت راست پمپ برای محافظت از سیستم در برابر فشار بیش از حد طراحی شده است.
